아두이노 메가 2560: 고급 프로젝트를 위한 완벽한 가이드

 아두이노 메가2560 : 고급 프로젝트를 위한 완벽한 가이드

아두이노 메가(Arduino Mega)는 복잡하고 대규모의 전자 프로젝트를 수행하기 위한 강력한 마이크로컨트롤러 보드로, 특히 많은 핀과 더 큰 메모리가 필요한 프로젝트에 적합합니다. 이 가이드에서는 아두이노 메가의 주요 특징, 일반적인 응용 분야, 그리고 첫 번째 프로젝트를 시작하는 방법에 대해 자세히 알아보겠습니다.

아두이노 메가란 무엇인가요?

아두이노 메가는 ATmega2560 마이크로컨트롤러를 기반으로 한 오픈 소스 마이크로컨트롤러 보드입니다. 이 보드는 아두이노 우노보다 더 많은 디지털 및 아날로그 핀, 더 큰 메모리, 그리고 더 많은 기능을 제공하여, 복잡한 프로젝트나 많은 입력 및 출력을 필요로 하는 프로젝트에 이상적입니다. 아두이노 메가는 우노와 비슷한 아키텍처를 가지고 있어 우노 사용자도 쉽게 사용할 수 있습니다.

아두이노 메가의 주요 특징

마이크로컨트롤러: 아두이노 메가는 ATmega2560 마이크로컨트롤러로 구동되며, 256KB의 플래시 메모리, 8KB의 SRAM, 4KB의 EEPROM을 제공합니다. 이는 더 복잡한 코드와 더 많은 데이터를 처리하는 데 적합합니다.

디지털 및 아날로그 핀: 메가는 54개의 디지털 입출력 핀(그 중 15개는 PWM 출력으로 사용 가능)과 16개의 아날로그 입력을 제공합니다. 이로 인해 대규모 센서 네트워크, 여러 모터 제어 등 복잡한 프로젝트를 처리할 수 있습니다.

통신 기능: 아두이노 메가는 4개의 하드웨어 시리얼 포트(UART)를 제공하여 여러 장치와 동시에 통신할 수 있습니다. 또한 SPI, I2C 통신을 지원하여 다양한 외부 장치와의 연결이 가능합니다.

전원 공급: 메가는 USB 연결을 통해 전원을 공급받거나, 7-12V의 외부 전원 공급 장치를 통해 전원을 공급받을 수 있습니다. 이를 통해 전력 소비가 큰 프로젝트에도 안정적으로 전원을 공급할 수 있습니다.

USB 연결성: 프로그래밍과 전원을 위해 표준 USB Type-B 커넥터를 사용합니다. 이 커넥터는 안정적인 연결을 보장하며, 다양한 운영 체제에서 쉽게 인식됩니다.

확장성: 메가는 다양한 쉴드와 호환되며, 브레드보드와도 쉽게 연결할 수 있어 확장성과 실험이 용이합니다.

아두이노 메가를 선택해야 하는 이유

아두이노 메가는 고급 프로젝트나 복잡한 전자 시스템을 구축하려는 사용자에게 최적의 선택입니다. 더 많은 입출력 핀, 확장된 메모리 용량, 그리고 강력한 통신 기능 덕분에 메가는 단순한 프로젝트에서 대규모의 프로토타이핑 작업에 이르기까지 다양한 용도로 사용될 수 있습니다. 특히, 우노에서 핀 수나 메모리 용량이 부족한 사용자에게 아두이노 메가는 매우 유용한 대안이 됩니다.

아두이노 메가의 일반적인 응용 분야

아두이노 메가는 특히 복잡하고 규모가 큰 프로젝트에 적합합니다:

로봇 공학: 메가의 많은 핀과 강력한 성능 덕분에 여러 모터와 센서를 동시에 제어하는 로봇 프로젝트에 적합합니다. 예를 들어, 팔이나 다리가 여러 개인 로봇, 무인 자동차 등의 제어에 사용될 수 있습니다.

자동화 시스템: 메가는 대규모 자동화 시스템에서 여러 입력과 출력을 동시에 처리해야 할 때 이상적입니다. 예를 들어, 스마트 빌딩의 조명, 온도, 보안 시스템 등을 제어할 수 있습니다.

데이터 로깅: 메가의 확장된 메모리와 통신 기능은 여러 센서로부터 데이터를 수집하고 저장하는 데이터 로깅 시스템에 적합합니다. 이는 환경 모니터링, 연구 프로젝트 등에 활용될 수 있습니다.

멀티미디어 프로젝트: 메가는 LED 매트릭스, 사운드 시스템, 대형 디스플레이 등 다양한 멀티미디어 장치를 동시에 제어하는 데 사용될 수 있습니다.

3D 프린터 및 CNC 기계: 메가는 3D 프린터나 CNC 기계의 메인 컨트롤러로 자주 사용됩니다. 여러 축을 동시에 제어하고, 정확한 위치와 속도를 관리하는 데 필요한 성능을 제공합니다.

아두이노 메가로 시작하는 방법

아두이노 메가로 시작하는 것은 기존의 아두이노 보드 사용 경험이 있다면 매우 간단합니다. 다음은 시작하기 위한 기본 단계입니다:

아두이노 IDE 설치: 아두이노 공식 웹사이트에서 아두이노 IDE를 다운로드하여 설치합니다. 이 소프트웨어는 메가에 코드를 작성하고 업로드하는 데 사용됩니다.

아두이노 메가 연결: USB Type-B 케이블을 사용해 아두이노 메가를 컴퓨터에 연결합니다. 컴퓨터가 보드를 인식해야 하며, 운영 체제에 따라 드라이버를 설치해야 할 수도 있습니다.

올바른 보드 및 포트 선택: 아두이노 IDE에서 "도구" > "보드"로 이동하여 "Arduino Mega 2560"을 선택합니다. 그런 다음 "포트"에서 메가가 연결된 COM 포트를 선택합니다.

첫 번째 프로그램 작성: 아두이노 우노에서 하던 것처럼, 간단한 프로그램으로 시작하여 환경에 익숙해지세요. 예를 들어, LED를 깜박이는 "Blink" 스케치로 시작할 수 있습니다.

cpp

코드 복사

void setup() {

    pinMode(13, OUTPUT);  // 디지털 핀 13을 출력으로 설정

}

void loop() {

    digitalWrite(13, HIGH);  // LED 켜기

    delay(1000);             // 1초 대기

    digitalWrite(13, LOW);   // LED 끄기

    delay(1000);             // 1초 대기

}

프로그램 업로드: 아두이노 IDE에서 "업로드" 버튼을 클릭하여 코드를 컴파일하고 메가에 업로드합니다. 성공적으로 업로드되면 온보드 LED(핀 13에 연결됨)가 깜박이기 시작합니다.

프로젝트 확장: 기본 사항을 익힌 후, 더 많은 센서, 모터, 디스플레이 등을 추가하여 복잡한 프로젝트를 시도할 수 있습니다. 메가의 많은 핀과 확장성 덕분에 가능성은 무궁무진합니다.

흔한 문제 해결 방법

아두이노 메가를 사용하면서 마주할 수 있는 몇 가지 일반적인 문제와 해결 방법은 다음과 같습니다:

드라이버 설치: 컴퓨터가 메가를 인식하지 못하는 경우, 필요한 드라이버를 수동으로 설치해야 할 수도 있습니다.

포트 표시 안 됨: Arduino IDE에서 COM 포트가 나타나지 않으면, 메가를 다시 연결하거나 다른 USB 케이블을 사용해 보세요.

업로드 오류: Arduino IDE에서 올바른 보드와 포트를 선택했는지 확인하세요. 그래도 문제가 발생하면, 업로드 전에 메가의 리셋 버튼을 눌러보세요.

결론

아두이노 메가는 복잡하고 대규모의 프로젝트를 실행하기 위한 최상의 도구입니다. 그 많은 핀, 확장된 메모리, 강력한 성능 덕분에 메가는 복잡한 전자 시스템, 로봇, 자동화 시스템, 그리고 데이터 로깅 프로젝트 등에서 필수적인 역할을 합니다. 아두이노 메가는 특히 핀 수나 메모리 제한으로 인해 더 많은 기능이 필요한 프로젝트에서 우노를 대신할 수 있는 완벽한 선택입니다.

거의 이것으로  3d 프린터시작을 위해 힘을 쏟던 시절이 있었습니다. 파킨슨병으로 고통스러웠으나 나는 그일을 계속 이어나갔다고 해도 무방할 정도로 힘겨웠습니다 중굳 알리익스프레스에서 쉴드와 모터드라이버를 구입하고 조금 돌린다 싶으면 프린터는 회로기판이 뜨거워져서 금방 고장나기 일쑤였고 요즈음 과 같은 고급 회로기판과 쿨링 시스템은 거의 찾아보기 힘들던 시절이었습니다  지금 시점에서  그때를 회상하자면 정말 맨땅에 해딩하기 아니었나 싶은 생각이 듭니다. 자금도 부족하고 기술력도 별로 없어서 anet a8 이라는 모델을 구매해 사용했었는데  처음부터  회로도 그렇고 아주 개판이었습니다. 아무리 가격이 그렇더라도 마무리가 영 아니었습니다 끔찍히도 괴로운 시작이었습니다. 그떄 알았더라면 다시는 손도 안대고 싶을정도로 엉망이었던 기억이 있습니다

기타 필요한 부속품품

브레드보드는 일명 빵판 전자 회로를 실험할 때 사용되는 도구로, 납땜 없이 다양한 전자 부품들을 쉽게 연결할 수 있도록 설계된 회로판입니다. 이 도구는 주로 전자 회로 설계, 교육, 프로토타이핑에 사용됩니다. 브레드보드는 중앙에 여러 개의 구멍이 있는 플라스틱 판으로 구성되어 있으며, 이 구멍들에 전자 부품의 리드를 꽂아 서로 연결합니다. 이를 통해 회로를 신속하게 변경하거나 수정할 수 있습니다.

브레드보드의 주요 구성 요소는 다음과 같습니다:

• 전원 레일: 브레드보드의 양쪽에 위치하며, 전원 공급을 위한 +와 - 라인을 제공합니다.
• 터미널 스트립: 중앙에 위치한 부분으로, 전자 부품들을 연결하는 데 사용됩니다. 이 부분은 보통 5개의 구멍이 가로로 연결되어 있어 부품들을 병렬로 연결할 수 있습니다.

브레드보드는 주로 아두이노, 라즈베리 파이와 같은 마이크로컨트롤러와 함께 사용되어 회로를 설계하고 테스트하는 데 유용합니다.

==================

태양광 트래커(Solar Tracker)는 태양광 패널을 태양의 움직임에 따라 자동으로 조정하여 태양광 에너지를 최대한 효율적으로 흡수할 수 있도록 돕는 장치입니다. 이 시스템은 패널이 하루 종일 태양을 향해 최적의 각도로 위치하도록 하여 더 많은 전력을 생산할 수 있게 합니다.

태양광 트래커의 종류

단축 트래커(Single-Axis Tracker):

이 트래커는 태양의 일일 궤적에 따라 태양광 패널을 한 축을 중심으로 회전시킵니다. 주로 동서 방향으로 움직이며, 고정형 패널에 비해 약 15-25% 더 많은 전력을 생산할 수 있습니다.

이중축 트래커(Dual-Axis Tracker):

이 트래커는 두 개의 축을 사용해 태양의 계절적 변화뿐만 아니라 일일 궤적까지도 따라갈 수 있습니다. 이 시스템은 태양을 정밀하게 추적할 수 있어, 일반적으로 30-40% 더 많은 전력을 생산할 수 있습니다.

태양광 트래커의 장점

전력 생산 향상: 트래커는 태양광 패널이 항상 태양을 정면으로 바라볼 수 있게 하여, 하루 동안 최대의 태양 에너지를 흡수할 수 있게 합니다.

효율적인 공간 활용: 고정형 패널에 비해 같은 공간에서 더 많은 전력을 생산할 수 있어, 제한된 공간에서도 효율적인 전력 생산이 가능합니다.

장기적인 비용 절감: 초기 설치 비용이 높을 수 있지만, 더 많은 전력을 생산함으로써 장기적으로 전력 비용을 절감할 수 있습니다.

고려해야 할 점

비용: 트래커 시스템은 고정형 시스템보다 설치 및 유지 보수 비용이 더 높습니다.

복잡성: 기계적 움직임이 포함되므로 유지 보수가 필요하고, 고장이 발생할 가능성도 있습니다.

환경 조건: 강풍이나 눈과 같은 극한 기상 조건에서는 트래커의 성능이 저하되거나 손상이 발생할 수 있습니다.

활용 분야

태양광 트래커는 주로 대규모 태양광 발전소에 사용되며, 태양광 에너지를 최대한 효율적으로 활용해야 하는 경우에 특히 유용합니다. 또한, 주택이나 상업용 건물에서도 사용될 수 있으며, 점점 더 많은 곳에서 채택되고 있습니다

.태양광 트래커의 동작 원리를 설명드리겠습니다.

태양광 트래커는 태양의 위치를 감지하여 태양을 정확하게 추적하는 장치입니다. 아래는 태양광 트래커의 동작 원리입니다:

1. 조도센서(CdS)의 활용:

   • 조도센서(CdS)는 주변의 밝기를 측정하는 센서입니다.
   • 주위의 빛이 강하면 조도센서의 저항값이 낮아지고, 빛이 약해지면 저항값이 높아집니다.

2. 서보모터의 활용:

   • 서보모터는 정해진 각도로 회전할 수 있는 모터입니다.
   • 태양을 추적하기 위해 서보모터를 사용합니다.
   • 조도센서의 값을 기준으로 서보모터의 각도를 조절합니다.
   • 빛이 강하면 서보모터를 태양 쪽으로 회전시켜 태양을 따라가도록 합니다.

3. 동작 과정:

   • 주변의 밝기를 조도센서가 감지합니다.
   • 조도센서의 값에 따라 서보모터의 각도를 조절합니다.
   • 태양이 떠오르면 서보모터를 태양 쪽으로 회전시켜 태양을 추적합니다.
   • 태양이 지면 서보모터를 초기 위치로 되돌립니다.

이렇게 하면 태양광 트래커는 태양의 위치를 정확하게 추적하여 태양광 패널이 최적의 각도로 태양을 받을 수 있도록 도와줍니다.

태양광 추적기를 만드는 것은 흥미로운 프로젝트입니다! 여러분이 원하는 기능을 수행하는 코드를 제공해 드리겠습니다. 아래는 조도센서(CdS)와 서보모터를 사용하여 태양을 추적하는 태양광 트래커를 만드는 방법입니다.

1. 준비물:

   • 아두이노 우노 보드
   • 브레드보드 (400홀)
   • 조도센서(CdS) 모듈 (4개)
   • SG90 서보모터 (2개)
   • LED
   • 4.7K 옴 저항 (4개)
   • 점퍼 케이블

2. 배선:

   • 조도센서(CdS)와 서보모터를 아두이노와 연결합니다.
     • 조도센서(CdS)는 A0~A3 핀에 연결합니다.
     • 서보모터는 D9, D10 핀에 연결합니다.

저항 4개는  한꺼번에 엮어서

#include <Servo.h>

int motor = 5; // 서보 모터의 핀 번호

int LED = 6; // LED의 핀 번호

Servo servo;

void setup() {

    Serial.begin(9600);

    servo.attach(motor);

    pinMode(motor, OUTPUT);

}

void loop() {

    int sensor = analogRead(A0); // 조도센서의 데이터 받아오기

    if (sensor > 1000) { // 주위가 어둡다면

        digitalWrite(LED, HIGH); // LED 켜주기

        for (int i = 0; i < 180; i++) { // 서보 모터의 각도를 180도로

            servo.write(i);

            delay(10);

        }

    } else { // 주위가 밝다면

        digitalWrite(LED, LOW); // LED 꺼주기

        for (int k = 180; k > 0; k--) { // 서보모터의 각도를 0도로

            servo.write(k);

            delay(10);

        }

    }

}

================

전기자동차를 제어하고 회로판이 과열되었을 때 급히 멈추는 안전 기능을 추가하는 코드를 작성할 거에요.

 아래는 초음파 센서를 사용하여 전기자동차를 제어하고,

과열 시에 급히 멈추는 안전 기능을 포함한 아두이노 코드입니다.

이 코드는 전기자동차의 모터를 제어하기 위해 스텝모터 드라이버(A4988)를 사용합니다.

```cpp
// Define pin numbers
#define trigPin 9
#define echoPin 10
#define stepPin 2
#define dirPin 3
#define motorEnablePin 8 // Motor enable pin
#define temperaturePin A0 // Temperature sensor pin

// Define motor steps per revolution
#define stepsPerRevolution 200

// Define variables
long duration;
int distance;
int temperature;

void setup() {
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  pinMode(stepPin, OUTPUT);
  pinMode(dirPin, OUTPUT);
  pinMode(motorEnablePin, OUTPUT);
  pinMode(temperaturePin, INPUT);
  Serial.begin(9600);
}

void loop() {
  // Read temperature
  temperature = analogRead(temperaturePin);

  // Trigger the ultrasonic sensor
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // Measure the duration of the pulse
  duration = pulseIn(echoPin, HIGH);

  // Calculate the distance
  distance = duration * 0.034 / 2;

  // Print distance and temperature
  Serial.print("Distance: ");
  Serial.println(distance);
  Serial.print("Temperature: ");
  Serial.println(temperature);

  // Check for overheating
  if (temperature > 1000) {
    // If overheating, stop the motor immediately
    digitalWrite(motorEnablePin, LOW);
  } else {
    // If not overheating, continue controlling the motor based on distance
    digitalWrite(motorEnablePin, HIGH);

    if (distance < 20) {
      // If the object is close, rotate mirror clockwise
      digitalWrite(dirPin, HIGH);
      for (int i = 0; i < stepsPerRevolution / 2; i++) {
        digitalWrite(stepPin, HIGH);
        delayMicroseconds(500);
        digitalWrite(stepPin, LOW);
        delayMicroseconds(500);
      }
    } else {
      // If the object is far, rotate mirror counterclockwise
      digitalWrite(dirPin, LOW);
      for (int i = 0; i < stepsPerRevolution / 2; i++) {
        digitalWrite(stepPin, HIGH);
        delayMicroseconds(500);
        digitalWrite(stepPin, LOW);
        delayMicroseconds(500);
      }
    }
  }

  // Delay before next reading
  delay(100);
}
```

이 코드를 사용하여 전기자동차를 제어하고, 동시에 회로판의 온도를 모니터링하여 과열 시에

모터를 즉시 멈출 수 있습니다. 회로판의 온도를 측정하는 센서는 `temperaturePin`으로 정의되어 있습니다.

 만약 회로판이 과열되면 (`temperature` 값이 1000 이상일 때),

모터를 멈추기 위해 `motorEnablePin`을 LOW로 설정합니다.

=======================

타겟 추적을 위한 가장 일반적이고 효과적인 알고리즘 중 하나는
 PID(Proportional-Integral-Derivative) 컨트롤러를 사용하는 것입니다.
이 알고리즘은 오차의 비례, 적분, 미분을 고려하여 제어 신호를 계산합니다.
 아래는 PID 컨트롤러를 구현한 간단한 Python 코드입니다.

```python
class PIDController:
    def __init__(self, Kp, Ki, Kd):
        self.Kp = Kp
        self.Ki = Ki
        self.Kd = Kd
        self.prev_error = 0
        self.integral = 0

    def calculate(self, error):
        self.integral += error
        derivative = error - self.prev_error
        output = self.Kp * error + self.Ki * self.integral + self.Kd * derivative
        self.prev_error = error
        return output

class HeatSeekingMissile:
    def __init__(self, target_position):
        self.target_position = target_position
        self.controller = PIDController(Kp=0.1, Ki=0.01, Kd=0.05)

    def track_target(self, current_position):
        dx = self.target_position[0] - current_position[0]
        dy = self.target_position[1] - current_position[1]
        angle_to_target = math.atan2(dy, dx)

        # 현재 각도와 타겟 각도의 차이 계산
        error = angle_to_target - current_angle

        # PID 컨트롤러를 사용하여 제어 입력 계산
        control_input = self.controller.calculate(error)

        # 로켓을 제어 입력에 따라 조종하는 코드를 추가하세요.

        print("현재 타겟 추적 각도:", angle_to_target)

# 예시: 미사일 생성 및 타겟 추적
missile = HeatSeekingMissile((100, 200))  # 타겟의 위치 (x, y)
current_position = (50, 50)  # 현재 미사일 위치 (x, y)
current_angle = 0  # 현재 미사일의 각도
missile.track_target(current_position)
```

이 코드는 PID 컨트롤러를 사용하여 타겟을 추적하는 미사일을 구현한 것입니다.
 PID 컨트롤러의 각 계수(Kp, Ki, Kd)는 시스템에 따라 조정해야 할 수 있습니다.

ㅂㄴ알겠어요. 열추적 미사일 유도체를 위한 간단한 Python 코드를 제공해 드리겠습니다.
이 코드는 간단한 예시일 뿐이니, 실제 시스템에 맞게 수정하셔야 합니다.

```python
class HeatSeekingMissile:
    def __init__(self, target_position):
        self.target_position = target_position

    def track_target(self, current_position):
        # 현재 위치와 타겟 위치 사이의 각도 계산
        dx = self.target_position[0] - current_position[0]
        dy = self.target_position[1] - current_position[1]
        angle_to_target = math.atan2(dy, dx)

        # 미사일을 각도에 맞게 조종하는 코드를 여기에 추가하세요.
        # 예를 들어, 로켓의 방향을 각도에 맞게 조정하는 코드 등이 필요합니다.
        # 실제로는 미사일의 조종 및 투입 방법에 따라 코드가 달라질 수 있습니다.

        print("현재 타겟 추적 각도:", angle_to_target)

# 예시: 미사일 생성 및 타겟 추적
missile = HeatSeekingMissile((100, 200))  # 타겟의 위치 (x, y)
current_position = (50, 50)  # 현재 미사일 위치 (x, y)
missile.track_target(current_position)
```

이 코드는 로켓이 현재 위치에서 타겟을 추적하는 간단한 예시를 보여줍니다.
 실제로는 로켓의 움직임, 조종 방법, 타겟 추적 알고리즘 등을 추가해야 합니다.
=========================

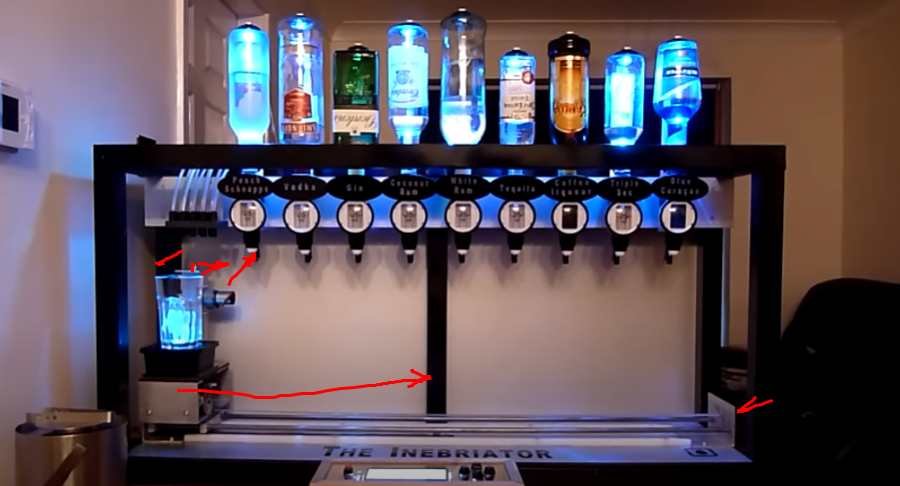

7가지의 음료를 믹스하는 음료 바텐더를 만들건데 음료는 3가지만 한번에 섞을수있고 그양은 1컵에
똑같은양으로 아두이노 우노 1개 , 스텝모터 1개,서보 모터1개,모터 드라이버 쉴드1개, rgbled 한개
 블르투스모듈 한개로 음료당 거리는 10cm 고 스텝모터 1개로 바닥에 레일을 이동하면서 음료를 3번 에
나눠 컵1개 에 담는 rgbled는 첫번째음료 에서 한번 두번째음료 에서 한번 세번째음료에서 한번
이렇게 서보모터의 핀이 음료를 채우기시작할때rgbled를 키고 다채웠을때 끄고 다시 2번째 음료를
채울때 키고 다채우면 rgbled 를 끄고 다시 이동해 세번째 음료에서 다시 키고 다채우면 끄고 하게
 코드를 잘 간결하게 짜줘



네, 이해했습니다. 아두이노 우노, 스텝 모터, 서보 모터, 모터 드라이버 쉴드, RGB LED, 그리고 블루투스
 모듈을 이용하여 7가지 음료 중에서 3가지를 선택하여 한 컵에 담는 음료 바텐더를 제작하려는 거군요.
 그리고 RGB LED는 각 음료를 채울 때마다 켜지고, 채워진 후에 꺼지는 것으로 이해했습니다.
아래는 그러한 요구 사항을 충족시키는 아두이노 코드입니다:


cpp

#include <Stepper.h>
#include <Servo.h>

#define STEPS 200 // 이 값은 모터에 따라 다르게 설정해야 합니다.
#define DRINKS 7
#define LED_PIN 13
#define BT_SERIAL_SPEED 9600

Stepper myStepper(STEPS, 8, 9, 10, 11);
Servo myServo;
int drinkSelection[DRINKS] = {0};

void setup() {
  myStepper.setSpeed(30);
  myServo.attach(12);
  pinMode(LED_PIN, OUTPUT);
  Serial.begin(BT_SERIAL_SPEED);
}

void loop() {
  if (Serial.available()) {
    char command = Serial.read();
    switch(command) {
      case '1': selectDrink(0); break;
      case '2': selectDrink(1); break;
      case '3': selectDrink(2); break;
      // 위 방식으로 나머지 음료에 대해서도 처리해주세요.
      case 'M': mixDrinks(); break;
      default: break;
    }
  }
}

void selectDrink(int drink) {
  if (countSelectedDrinks() < 3) {
    drinkSelection[drink] = 1;
  }
}

int countSelectedDrinks() {
  int count = 0;
  for(int i = 0; i < DRINKS; i++) {
    if(drinkSelection[i] == 1) {
      count++;
    }
  }
  return count;
}

void mixDrinks() {
  for(int i = 0; i < DRINKS; i++) {
    if(drinkSelection[i] == 1) {
      myStepper.step(STEPS * i * 10); // 10cm 간격으로 이동
      digitalWrite(LED_PIN, HIGH); // LED 켜기
      myServo.write(90); // 핀 기동
      delay(1000); // 음료 채우는 시간
      myServo.write(0); // 핀 정지
      digitalWrite(LED_PIN, LOW); // LED 끄기
      drinkSelection[i] = 0; // 선택한 음료 초기화
    }
  }
}


이 코드는 블루투스를 통해 음료를 선택하면, 해당 음료를 배열에 저장한 후, 'M' 명령을 받으면 선택한 음료를
 섞는 방식으로 작동합니다. 그러나 이 코드는 실제 음료를 섞는 방법, 모터의 작동 방식, RGB LED의 상태 등에
 따라 변경될 수 있습니다. 따라서 이 코드를 프로젝트의 기본 틀로 사용하되, 프로젝트의 요구 사항에 맞게
수정하는 것이 필요합니다. 도움이 필요하다면 언제든지 말해주세요!




7가지의 음료를 믹스하는 음료 바텐더를 만들건데 음료는 3가지만 한번에 섞을수있고 그양은 1컵에
똑같은양으로 아두이노 우노 1개 , 스텝모터 1개,서보 모터1개,모터 드라이버 쉴드1개, rgbled 한개
블르투스모듈 한개로 음료당 거리는 10cm 고 스텝모터 1개로 바닥에 레일을 이동하면서 음료를 3번 에
나눠 컵1개 에 담는 rgbled는 첫번째음료 에서 한번 두번째음료 에서 한번 세번째음료에서 한번 이렇게
서보모터의 핀이 음료를 채우기시작할때rgbled를 키고 다채웠을때 끄고 다시 2번째 음료를 채울때 키고
다채우면 rgbled 를 끄고 다시 이동해 세번째 음료에서 다시 키고 다채우면 끄고 하게 코드를 잘 간결하게
 짜줘




네, 이해했습니다. 아두이노 우노, 스텝 모터, 서보 모터, 모터 드라이버 쉴드, RGB LED, 그리고 블루투스
 모듈을 이용하여 7가지 음료 중에서 3가지를 선택하여 한 컵에 담는 음료 바텐더를 제작하려는 거군요.
 그리고 RGB LED는 각 음료를 채울 때마다 켜지고, 채워진 후에 꺼지는 것으로 이해했습니다.

아래는 그러한 요구 사항을 충족시키는 아두이노 코드입니다:


cpp

#include <Stepper.h>
#include <Servo.h>

#define STEPS 200 // 이 값은 모터에 따라 다르게 설정해야 합니다.
#define DRINKS 7
#define LED_PIN 13
#define BT_SERIAL_SPEED 9600

Stepper myStepper(STEPS, 8, 9, 10, 11);
Servo myServo;
int drinkSelection[DRINKS] = {0};

void setup() {
  myStepper.setSpeed(30);
  myServo.attach(12);
  pinMode(LED_PIN, OUTPUT);
  Serial.begin(BT_SERIAL_SPEED);
}

void loop() {
  if (Serial.available()) {
    char command = Serial.read();
    switch(command) {
      case '1': selectDrink(0); break;
      case '2': selectDrink(1); break;
      case '3': selectDrink(2); break;
      // 위 방식으로 나머지 음료에 대해서도 처리해주세요.
      case 'M': mixDrinks(); break;
      default: break;
    }
  }
}

void selectDrink(int drink) {
  if (countSelectedDrinks() < 3) {
    drinkSelection[drink] = 1;
  }
}

int countSelectedDrinks() {
  int count = 0;
  for(int i = 0; i < DRINKS; i++) {
    if(drinkSelection[i] == 1) {
      count++;
    }
  }
  return count;
}

void mixDrinks() {
  for(int i = 0; i < DRINKS; i++) {
    if(drinkSelection[i] == 1) {
      myStepper.step(STEPS * i * 10); // 10cm 간격으로 이동
      digitalWrite(LED_PIN, HIGH); // LED 켜기
      myServo.write(90); // 핀 기동
      delay(1000); // 음료 채우는 시간
      myServo.write(0); // 핀 정지
      digitalWrite(LED_PIN, LOW); // LED 끄기
      drinkSelection[i] = 0; // 선택한 음료 초기화
    }
  }
}


이 코드는 블루투스를 통해 음료를 선택하면, 해당 음료를 배열에 저장한 후, 'M' 명령을 받으면 선택한 음료를
 섞는 방식으로 작동합니다. 그러나 이 코드는 실제 음료를 섞는 방법, 모터의 작동 방식,
 RGB LED의 상태 등에 따라 변경될 수 있습니다. 따라서 이 코드를 프로젝트의 기본 틀로 사용하되,
 프로젝트의 요구 사항에 맞게 수정하는 것이 필요합니다. 도움이 필요하다면 언제든지 말해주세요!





7가지의 음료를 믹스하는 음료 바텐더를 만들건데 음료는 3가지만 한번에 섞을수있고 그양은 1컵에
똑같은양으로 아두이노 우노 1개 , 스텝모터 1개,서보 모터1개,모터 드라이버 쉴드1개, rgbled 한개
 블르투스모듈 한개로 음료당 거리는 10cm 고 스텝모터 1개로 바닥에 레일을 이동하면서 음료를 3번 에
나눠 컵1개 에 담는 rgbled는 첫번째음료 에서 한번 두번째음료 에서 한번 세번째음료에서 한번 이렇게
 서보모터의 핀이 음료를 채우기시작할때rgbled를 키고 다채웠을때 끄고 다시 2번째 음료를 채울때 키고
 다채우면 rgbled 를 끄고 다시 이동해 세번째 음료에서 다시 키고 다채우면 끄고 하게 코드를
잘 간결하게 짜줘 스마트폰으로 작동되게 잘다시 짜줘




아두이노 프로젝트를 진행하시는군요, 재미있는 프로젝트인 것 같습니다. 아래에 코드를 제공드리겠습니다.
이 코드는 아두이노 우노와 스텝모터, 서보모터, 모터 드라이버 쉴드, RGB LED, 그리고 블루투스 모듈을
이용하여 음료를 섞는 바텐더 로봇을 만드는데 필요한 기본적인 코드입니다.


c

#include <Servo.h>
#include <Stepper.h>
#include <SoftwareSerial.h>

// 설정
#define STEPS_PER_MOTOR_REVOLUTION 200
#define STEPS_PER_OUTER_REVOLUTION 8*STEPS_PER_MOTOR_REVOLUTION
#define SERVO_PIN 9
#define LED_PIN_R 11
#define LED_PIN_G 12
#define LED_PIN_B 13
#define BT_RX 2
#define BT_TX 3

// 블루투스 모듈 설정
SoftwareSerial BTSerial(BT_RX, BT_TX);
Stepper myStepper(STEPS_PER_OUTER_REVOLUTION, 8, 10, 9, 11);
Servo myServo;

void setup() {
  BTSerial.begin(9600);
  myStepper.setSpeed(60);
  myServo.attach(SERVO_PIN);
}

void loop() {
  if (BTSerial.available()) {
    char command = BTSerial.read();

    if (command == '1') {
      mixDrink(1, 2, 3);
    }
  }
}

void mixDrink(int drink1, int drink2, int drink3) {
  moveTo(drink1);
  pourDrink();
  moveTo(drink2);
  pourDrink();
  moveTo(drink3);
  pourDrink();
}

void moveTo(int position) {
  int steps = position * STEPS_PER_MOTOR_REVOLUTION;
  myStepper.step(steps);
}

void pourDrink() {
  digitalWrite(LED_PIN_R, HIGH);
  myServo.write(180);
  delay(2000);
  myServo.write(0);
  digitalWrite(LED_PIN_R, LOW);
}


이 코드는 간단한 예시로, 실제 구현에 필요한 세밀한 조정은 프로젝트의 상황에 따라 필요할 수 있습니다.
 스마트폰에서 블루투스를 통해 '1' 문자를 보내면, 첫 번째, 두 번째, 세 번째 음료를 섞게 됩니다.
이 코드는 200스텝의 스텝 모터와 8바퀴의 외부 회전에 대한 설정이 포함되어 있습니다. 모터의 스텝 수와
 외부 회전에 대한 정확한 값은 사용하는 하드웨어에 따라 다를 수 있으니 참고해주세요. 또한 LED와
서보 모터가 각각 R, G, B와 서보 핀에 연결되어 있다고 가정했습니다.
이 코드를 사용하면서 어떤 문제가 생기거나 추가적인 도움이 필요하시면 언제든지 알려주세요!

 동영상에는 음료병이 9개네여 그럼 다시 9개로 바꾸면되져
그리고 이거 말고 향수 섞는 기계를  긱블이 만드는 걸 먼저 나온거는 먼지 잘모르겠지만
참 잘만들었더라구여 한참 넊놓고 봤던기억이 남
